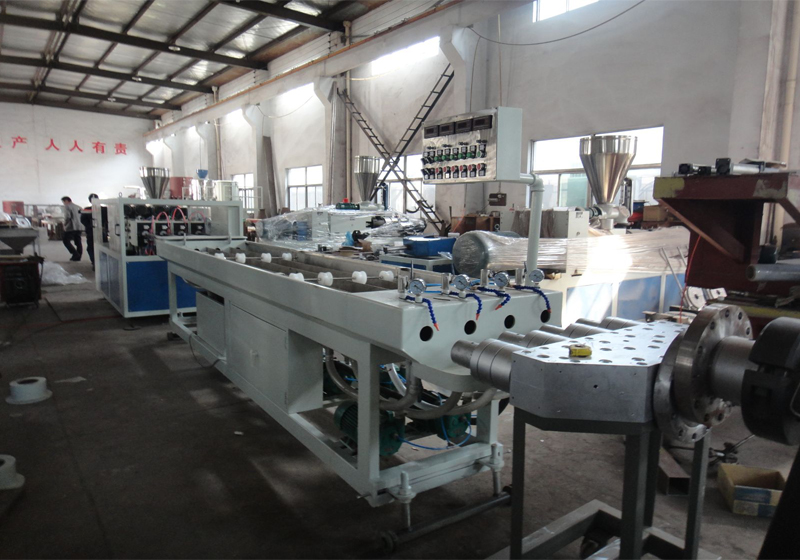

塑料管材生产线

塑料管材作为化学建材的重要组成部分，以其优越的性能，卫生、环保、低耗等为广大用户所广泛接受，主要有UPVC排水管，UPVC给水管，铝塑复合管，聚乙烯（PE）给水管材这几种。管材生产线由控制系统、挤出机、机头、定型冷却系统、牵引机、行星切割装置及翻料架组成。每条管材生产线有两台挤出机，其主要一台挤出机采用强力输送衬套及高效螺杆，另一台较小的挤出机用于挤出标志线。塑料管材生产线出现故障时，会直接导致塑料管材出现表面粗糙，内部出现抖动环，无真空等现象，所以要及时排除塑料管材生产线故障，才能提高产品质量。

塑料管材生产线性能

PE管材生产线　　

PE管材生产线结构独特，自动化程度高，操作方便、连续生产稳定可靠。该塑料管材生产线生产的管道具有适度的刚性、强度、又具有良好的柔性、耐蠕变性、耐环境应力开裂性和良好的热熔接性能，已成为城市燃气输送管道和室外给水管的首选产品。　　PE管材生产线的组成：管材生产线由控制系统、挤出机、机头、定型冷却系统、牵引机、行星切割装置及翻料架组成。每条管材生产线有两台挤出机，其主要一台挤出机采用强力输送衬套及高效螺杆，另一台较小的挤出机用于挤出标志线。　　模具和辅机：机头采用最新设计的篮式机头或螺旋分流式挤管复合机头，具有调节方便，出料均匀的特点，定径套采用独特的开槽工艺和水环冷却，确保管材的成型精度。

PE管材生产线采用PE高效螺杆、开槽机筒，并带有强力的水套冷却，大大提高了输送能力，确保高效挤出；高扭矩立式结构减速箱；直流驱动电机。适合于聚烯烃加工的篮式复合模头，既保证了高效挤出的稳定性，又可实现低熔体温度带来的最小应力和最高管材质量。采用高效双腔真空定径技术和喷淋冷却水槽，提高管材的成品率，满足高速生产的需要。采用多履带牵引机，牵引力均匀平稳，各履带由独立的交流伺服电机驱动，并由数字式控制器控制的驱动技术实现了准确的速度调节，以达到高度的同步。采用高速、精确设计的切割机，切割断面平整，并配有强力吸屑装置，将维护工作降至最低。

生产线故障处理方法

生产线的故障

⑴塑料管材外表面粗糙　　调整工艺温度：降低冷却水温，PE管最佳冷却水温为20～25℃；检查水路，是否存在堵塞或水压不足现象；检查机筒、机头等加热圈是否有损坏；调整定径套进水流量；咨询原料供应商，本批次原料参数；检查模具芯部温度，若高于口模区段温度，调低芯部温度；清理模具；　　

⑵塑料管材外表面出现沟痕　　调整定径套出水压力，出水量要求均衡；调整真空定型箱内喷嘴角度，使管材冷却均匀；检查口模、定径套、切割机等硬件是否存在杂物、毛刺等；　　

⑶内表面出现沟痕　　检查内管是否进水，如进水则将刚出口模的管胚捏牢，使其内腔封闭；降低模具内部温度；清理并抛光模具；　

⑷管道内部出现抖动环　　调整定径套出水，使其出水均匀；调整二室真空度，使后室真空度略高于前室真空度；检查真空密封垫是否过紧；检查牵引机有否存在抖动现象；检查主机出料是否均匀；　　

⑸无真空检查真空泵进水口是否堵塞，如堵塞，用针状物疏通；检查真空泵工作是否正常；检查真空管路有否漏气；检查芯模压紧螺钉中间的小孔是否堵塞，如堵塞，用细铁丝疏通；　　

⑹管材外园尺寸超差　　调整真空度大小可改变外园尺寸；调整牵引速度可改变外园尺寸；修正定径套内孔尺寸；　　

⑺管材园度超差　　调整真空定型机、喷淋箱内喷嘴角度，使管材冷却均匀；检查真空定型机、喷淋箱内水位高度、水压表压力，使喷淋量大而有力；检查真空定型机、喷淋箱水温状况，若＞35℃，需配置冷冻水系统或增加喷淋冷却箱；检查水路，清洗过滤器；调整工艺；检查并修正定径套内孔园度；调整管材导向夹持装置,以修正管材的椭圆度；　　

⑻管材壁厚不均匀　　在模具上调整壁厚；调整真空定型机及喷淋箱内喷嘴角度，使管材冷却均匀；调整定径套出水，使其出水均匀；拆开模具，检查模具内部螺钉是否松动，并重新拧紧；　　⑼塑化温度过高　　调整工艺；调整模具芯部加热温度，并对模具内部通风冷却；　　

⑽切割计长不准确　　检查计长轮是否压紧；检查计长轮是否摆动，并拧紧计长轮架固定螺栓；

检查切割机

切割机行程开关有否损坏；检查旋转编码器是否损坏；旋转编码器接线有否脱焊（航空插头座接触是否良好）；各单机外壳（PE端子）应各自引接地线到1个总接地点可靠接地，且该接地点应有符合电气接地要求接地桩，不允许各单机外壳（PE端子）串联后接地，否则将引入干扰脉冲，引起切割长度不准；　　

⑾共挤标识条问题　　共挤标识条扩散：一般是由于用户使用的共挤料选择不当造成，应使用PE等专用料，必要时可降低挤出段温度；　　

共挤标识条挤不出：如开机2小时后仍无共挤标识条，一般是由于共挤机螺杆后退造成；拆出螺杆，重新紧固螺钉；　　

共挤标识条太细或太宽：一般是由于共挤机挤出量与管材牵引速度不匹配造成，应调节共挤机变频器频率或改变牵引速度使二者速度能匹配；其次是共挤机下料段冷却水套未通冷却水的原因；　　

共挤机标识条时有时无：一般是由于共挤机下料口共挤料下料不均匀，应检查下料口冷却水套通水情况并选择合适的共挤料粒度（一般要求粒子＜Φ3×3mm）；

电脑系统故障

电脑在开机或工作时，不允许进入测试状态。

塑料管材问题

UPVC排水管　　UPVC排水管在我国塑料管材行业产量占到50％左右，是我国应用最为广泛，应用较早，用户最为熟悉的塑料管材。然而在检测中我们发现，正是UPVC排水管存在着诸多的问题。　　

这是因为PVC树脂性能较差，加工范围较窄，成型条件极为苟刻，所以对UPVC管生产企业来说，寻找最佳助剂（如稳定剂、改性剂、润滑剂、填充剂等），研究最优配比和合理工艺，是保证塑料管材质量的前提，现介绍几种塑料管材常见问题。　　

塑料管材问题一：拉伸强度及韧性较差。好的UPVC管其拉伸强度曲线应具有明显屈服，延伸率较大，而差的塑料管材常常表现为脆性，延伸率低而易断裂。　　

塑料管材问题二：抗冲击较差。按GB／T5836.1－92标准检测落锤冲击试验，多年检测发现，一次通过率仅为不足50%，许多产品甚至10次冲击，全部破裂。　

塑料管材问题三：软化温度较低，易于遇热变形。表现在试验性能上，即是维卡软化温度较低（小于79），有些厂家为提高软化温度，简单地在配料时加大填料量，这样做的确可提高软化温度，但却使管材其它性能，尤其是抗冲击性，拉伸强度、韧性大大降低，因此要提高软化温度，而不降低或很少降低其它性能，就应在助剂选择、原料配比、生产工艺、及生产机械上下工夫，不可轻率对待。　　

UPVC给水管　　UPVC给水管，按照国标GB/T10002.1-1996进行检测，其液压检验性能标准值要求较高，这就对生产UPVC给水管材的企业提出了很高的要求。偏心问题是常见的塑料管材问题之一，就会导致生产出的塑料管材壁厚不均匀度较大，从而不但造成原材料的浪费，而且使其液压试验性能很难达到环应力42MPa的要求，对塑料管材生产线运作造成很大的影响。因此这就要求生产企业不但要把好材料配比，有条件的企业应安装在线检测仪器，随时调整塑料管材的尺寸偏差。
